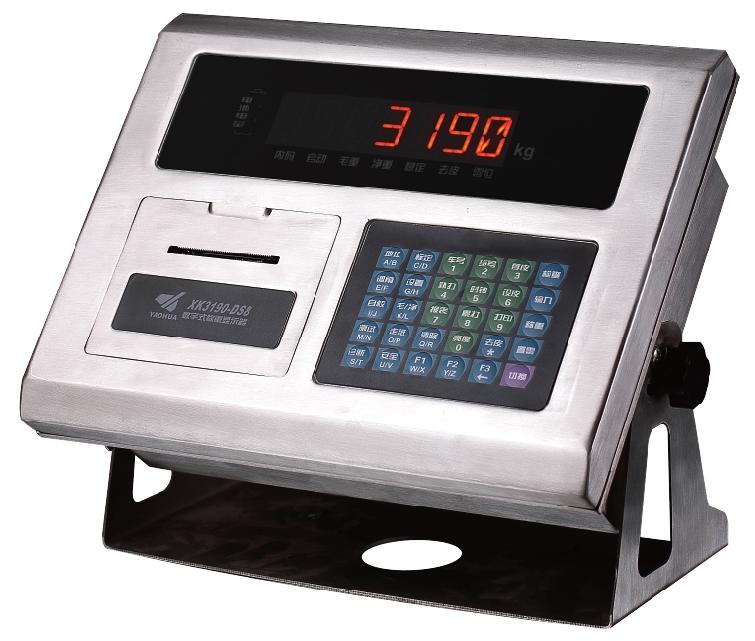

上海耀华 XK3190-DS8 数字称重仪表介绍

一、产品定位

XK3190-DS8是耀华经典数字式汽车衡专用称重显示器，适配1–16只耀华协议数字传感器，主打100吨/120吨/150吨地磅、静态轨道衡、大型平台秤，是数字地磅主流标配仪表，防作弊、支持远程角差调试，广泛用于工厂、物流、砂石、码头贸易称重场景。

二、核心硬件参数

1. 传感器通讯规格

• 连接方式：RS485总线，四六线兼容

• 最大带载：1~16只数字传感器

• 通讯距离：≤1000米

• 传感器供电：DC10V，最大0.8A

• 协议：专属耀华数字传感器协议，支持修改传感器通讯地址、单只传感器数据读取

2. 显示与操作

• 屏幕：7位1英寸超高亮米字LED数码管，10个状态指示灯，5级亮度可调

• 键盘：24键复合功能键盘，支持车牌号、货号字母输入

• 时钟：断电不丢失实时时钟，自动闰年闰月

3. 接口配置（标配+可选扩展）

1. 串行通讯：双独立串口（RS232/RS485自适应 + 单独RS232），波特率可调，对接电脑、PLC、称重软件

2. 大屏幕接口：20mA电流环，最远2000米外接户外大屏

3. 打印口：并行打印，支持LQ300K宽行针打、POS58/T58D热敏微打，可选装机身内置面板微型打印机

4. 扩展选配：以太网、4–20mA模拟量、开关量输出模块

4. 电源&环境

• 交流：AC187~242V，49–51Hz

• 直流：外置12V蓄电池，停电续航称重

• 工作温度：-10℃~40℃，湿度≤85%RH（无凝露）

三、核心功能（地磅维修/校准高频实用功能）

1. 精准校准调试功能

• 零点、满量程数字标定，自动/半自动/手动三种角差修正（无需调接线盒电位器，软件四角找平，数字磅核心优势）

• 非线性修正、分段标定误差补偿，支持两档分度值自动切换

• 单只传感器信号查看、地址读写，快速排查某一路传感器故障

2. 数据存储与打印（贸易结算必备）

• 存储容量：4096条完整称重记录；1024组车号+皮重；256组货号

• 断电保护：所有标定参数、称重记录掉电不丢失，支持参数备份/恢复

• 中文车牌打印、毛净重报表、日/月汇总报表打印，支持连电脑导出台账

3. 防作弊&安全设计

• 双级标定密码锁、电子铅封功能，记录仪表开盖篡改行为

• 传感器断线、短路、通讯异常自动报错诊断，快速定位故障点

• 定时关机、自动置零、去皮、皮重记忆、累计称重、毛净重切换基础称重功能

4. 配套拓展功能

• 对接无人值守称重系统、车牌识别、道闸、监控

• 外接电脑称重软件，实时上传称重数据；外接大屏幕同步显示重量

四、适用场景

1. SCS系列 50t/80t/100t/120t/150t 数字式电子汽车衡（地磅）

2. 大型静态轨道衡、重载平台秤、畜牧/仓储大吨位磅秤

3. 砂石厂、搅拌站、物流园、港口、废品回收、工厂原料进出贸易称重

五、对比模拟仪表优势（DS8数字款特点）

1. 无接线盒电位器，四角偏差直接软件修正，调试更简单、长期漂移小

2. 单只传感器独立通讯，坏一只不影响整台磅使用，故障精准定位

3. 数字信号抗干扰强，远距离布线不易跳数、飘重量

4. 加密通讯+电子铅封，相比模拟磅更难加装遥控作弊

六、日常维护&标定要点（适配你100吨地磅）

1. 标定顺序：空载零点采集 → 四角角差修正 → 分段量程标定（25t/50t/100t）

2. 更换传感器、仪表后必须重新角差校准+满量程标定

3. 定期备份仪表标定参数，防止误操作清空数据

4. 通讯故障优先检查总线屏蔽线、终端电阻、传感器地址冲突

七、常见配套配件

• 耀华数字传感器、外接称重大屏幕、58mm热敏打印机、称重管理电脑软件、12V后备蓄电池、RS485通讯转换器
