一、产品基础概况

宁波柯力传感原厂出品，30吨称重传感器是100吨、120吨、150吨数字/模拟汽车衡标配核心部件，分「桥式QS系列（主流地磅款）、柱式ZS/ZSF系列、双剪切梁BTA系列」三大结构，覆盖模拟信号、数字加密两种版本，

带CMC计量许可，可过市场监督局强制检定。

主流型号区分（30吨常用）

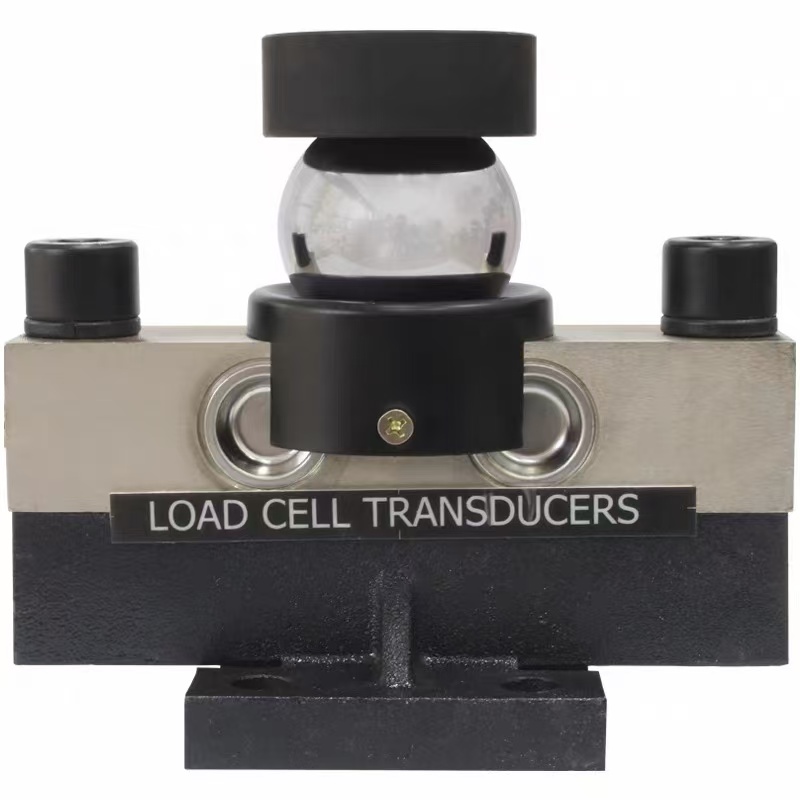

1. QS-30t（桥式模拟款，老款地磅通用）

双剪切梁结构，配钢球压头+安装底座，80%常规地磅在用

2. ZS/ZSKB-D-30t（柱式数字款，新款防作弊地磅）

压式柱体，RS485数字通讯，单只独立寻址，软件调角差

3. BTA-D-30t、DHM14C-30t（重载双梁/防倒柱式）

适合重载、矿山、高频过车磅秤

二、核心硬件材质&防护

1. 弹性体：国标合金钢/可选不锈钢，表面镀镍防腐防锈

2. 密封工艺：全激光焊接密封，IP68最高防护等级，可长期浸泡积水、露天淋雨、砂石粉尘环境

3. 线缆：6mm加粗屏蔽防水电缆，耐碾压、抗鼠咬，模拟款4线/6线，数字款总线通讯线

三、关键技术参数（C3精度级，贸易结算达标）

• 额定载荷：30000kg（30吨）

• 精度等级：C3（国标三级，满足贸易称重），综合误差≤±0.02%FS

• 灵敏度：2.0±0.002mV/V（模拟款）；数字款单只分度值可达10万码

• 蠕变（30min）：≤±0.02%FS，长期称重不漂移

• 安全过载：120%FS（36吨）；极限过载：150%FS（45吨）

• 使用温度：-30℃~+70℃，冬夏温差大环境零点稳定

• 激励电压：DC10~12V（仪表标准供电）

• 绝缘电阻：≥5000MΩ，抗干扰、工地变频器不跳数

四、模拟款 vs 数字款核心差异（地磅维修/选配重点）

1. QS-30T 模拟传感器（老式地磅）

• 信号：毫伏模拟信号，接线盒并联汇总，靠电位器调四角偏差

• 优势：价格低、通用老款耀华/柯力模拟仪表，维修替换简单

• 短板：长线传输易受干扰、单只损坏会影响整台磅，易被遥控作弊

2. ZSKB-D/DHM30T 数字传感器（新款防作弊地磅）

• 信号：内置AD转换，RS485总线数字传输，每只传感器独立ID地址

• 优势：

① 远距离1000米信号不衰减，工地强电环境不跳数

② 仪表软件直接修正角差，不用拧接线盒电位器

③ 单只故障仪表精准报错定位，坏一只不影响其他传感器称重

④ 加密通讯，防地磅遥控器篡改重量，自带电子铅封记录开盖行为

• 适配：柯力D12/D20、耀华DS8、DS10数字称重仪表

五、适用场景

1. SCS-80t/100t/120t/150吨电子汽车衡（地磅），一台100吨地磅常规配4~6只30t传感器

2. 矿山、砂石厂、搅拌站、物流园、废品站、码头贸易结算称重

3. 大型料罐秤、轨道衡、轴重秤、重载平台秤改造替换

六、安装&售后要点（淘宝详情实用说明）

1. 配套配件：标配钢球压头、承重底座、防水密封圈，替换旧传感器无需额外打孔改装

2. 安装规范：预留2~3mm限位间隙，严禁传感器受力歪斜、单边顶死；接线做好防水热缩处理
